資料下載ARW1-1000智能型萬能式斷路器（以下簡稱斷路器）適用于交流50Hz,額定工作電壓AC400V,額定工作電 流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地 等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。該斷路器能廣泛使用于電站、工廠、礦山和現代化高層建 筑，特別是智能樓宇中的配電系統。
耐高溫、耐鹽霧型、普通型海拔超過2000m，斷路器電氣性能可參照表修正：
海拔 | 2000 | 3000 | 4000 | 5000 |
工作耐壓(V) | 3500 | 3150 | 2500 | 2000 |
工作電流修正系數 | 1 | 0.93 | 0.88 | 0.82 |
短路分斷能力修正系數 | 1 | 0.93 | 0.71 | 0.63 |

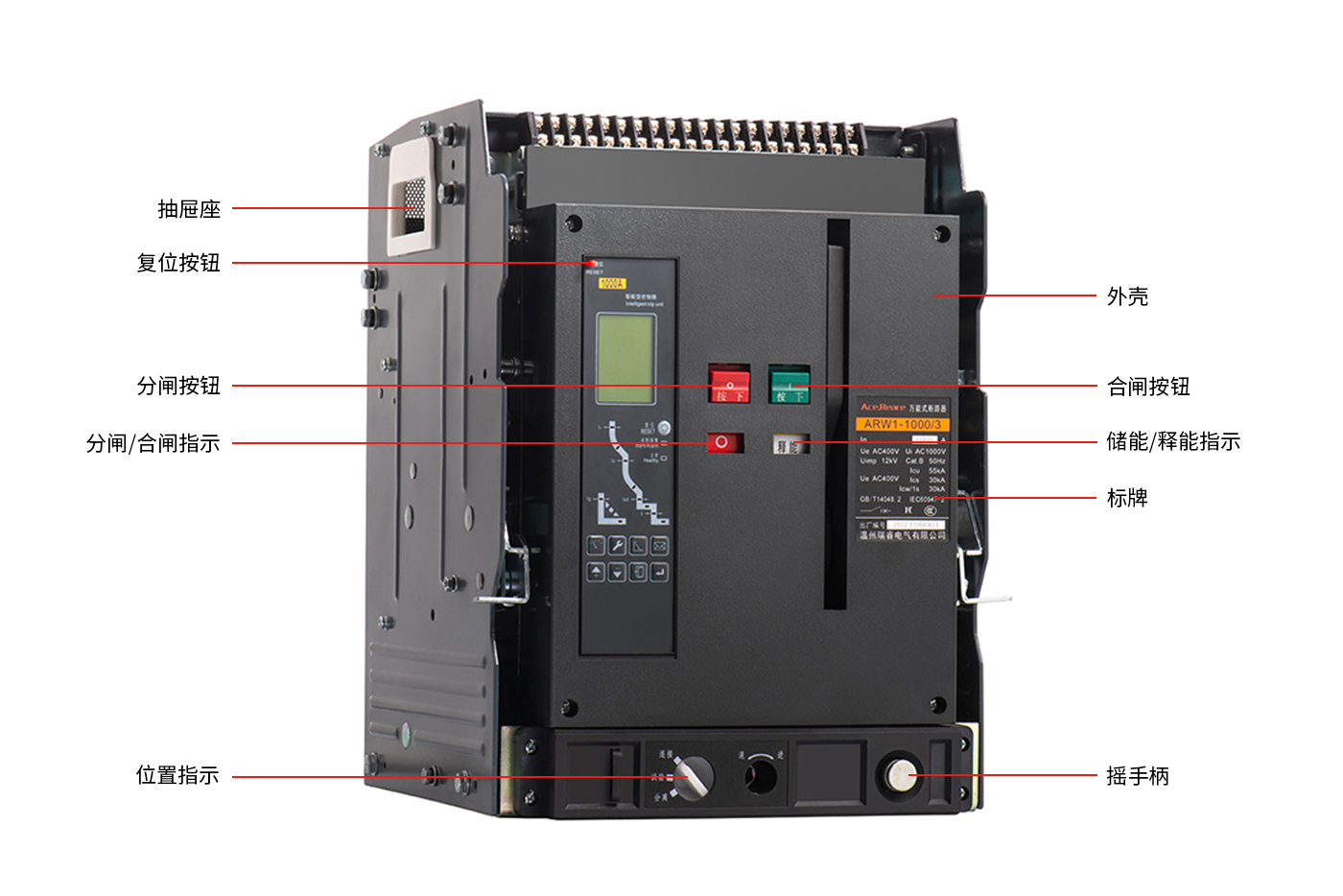

產品細節
1、周圍空氣溫度為-5°C～+40°C，且24h的平均值不超過+35°C。
2、安裝地點的海拔不超過2000m。
3、空氣相對濕度在**溫度為+40°C時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均**溫度不超過+25°C，該月的月平均**相對濕度不超過90%，并考慮因溫度變化發生在產品表面的凝露。
斷路器在不同環境溫度下持續承載電流的能力
In(A) | 200 | 400 | 630 | 800 | 1000 | |
環境溫度℃ | 40 | 200 | 400 | 630 | 800 | 1000 |
50 | 192 | 384 | 605 | 768 | 960 | |
60 | 174 | 348 | 548 | 696 | 870 | |
斷路器進出線的功率損耗
In(A) | 200 | 400 | 630 | 800 | 1000 | |
功率損耗(W) | 抽屜式 | 44 | 101 | 123 | 110 | 171 |
固定式 | 33 | 85 | 107 | 94 | 146 | |
型號 | W1-1000 | ||
殼架等級額定電流Inm(A) | 1000 | ||
額定電流In(A) | 200、400、630、800、1000 | ||
額定極限短路分斷 | AC400V | 55 | |
能力Icu(kA) | AC690V | / | |
額定運行短路分斷 | AC400V | 30 | |
能力Ics(kA) | AC690V | / | |
額定短時耐受 | AC400V | 30 | |
電流lcw(kA/s) | AC690V | / | |
極數(P) | 3P | 4P | |
W(固定/抽屜) | 274/286 | 344/356 | |
L(固定/抽屜) | 289/373 | 289/373 | |
H(固定/抽屜) | 315/362 | 315/362 | |
額定工作電壓Ue(V) | AC400 | ||
額定絕緣電壓Ui(V) | 800 | ||
額定沖擊耐受電壓Uimp(v) | 8000 | ||
飛弧距離mm | 0 | ||
使用類別 | B | ||
安裝方式 | 抽屜式 固定式 | ||
電磁兼容EMC | 環境A | ||
隔離適用性 | 隔離 | ||
